Установка светофильтров на Zenitar 16/2.8

Nikon D5100+Zenitar 16/2.8+Cokin P оранжевый фильтр

Зенитар 16/2.8 как и все сверхширокоугольные объективы весьма проблемные в плане использования светофильтров. Фильтры у него крепятся со стороны байонета, маркировка М26.5х0.5. И я задался вопросом, а как использовать светофильтры для широкоугольного объектива как у обычных объективов, спереди?
Покурив интернет, нашёл варианты для дорогих шириков типа Nikkor 14-24/2.8 и Samyang 14/2.8. Стоят они как мой объектив=)

Filter Holder SFH-14

Я как нищеброд не ищу лёгких путей, поэтому решил смастерить приблуду своими руками.

Помимо ранее купленной системы крепления квадратных фильтров Cokin P ↑, мне понадобилось:

  • Крышка от кофе
  • Штангенциркуль
  • Обычный циркуль
  • Круглый напильник
  • Паяльник (в моём случае древний выжигатель)
  • Ещё желателен клеевой пистолет, но у меня его нет

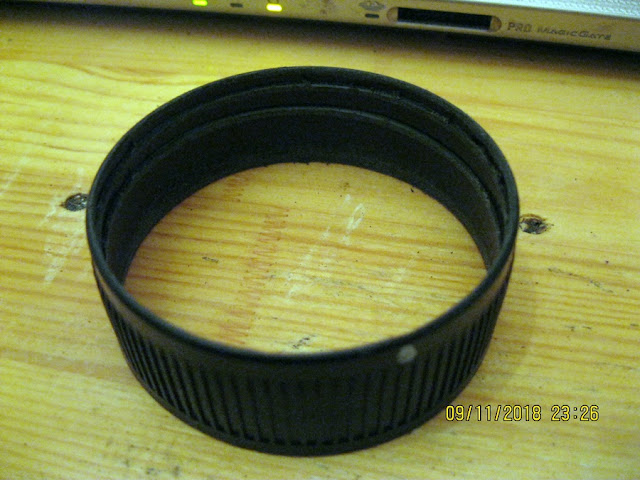

Добыл крышку, нашёл центр и обычным циркулем вырезал середину, диаметр 62 мм. Получилось вот такое кольцо. Внутри рёбра резьбы, которые стачиваются напильником до нужного диаметра. Кольцо сидит на неподвижной части объектива плотно и не отвалится.

Также нужен кусок пластмассы толщиной 1.5-2 мм, диаметр 84 мм, для бо´льшей жёсткости и надёжности я не стал делать заготовку круглой (мой пластик очень хрупкий...)



Опять же циркулем вырезал центр на 62 мм.





Теперь самое интересное, присобачить кольцо к основе.



Можно крепить и без кольца, но так менее надёжно.



Т.к. клеевого пистолета у меня нет, а всякие суперклеи ничего не склеивают, пришлось плавить пластик.

Паял кусками пластмассы, которые от кофейной крышки остались, схватывает очень хорошо.

Излишки срезаются и для эстетики можно аккуратно напильником или надфилем пройтись.

С этой стороны потом проклею из пистолета, когда его куплю.

Вот такая конструкция получилась







Тестовый снимок показал, что есть небольшое виньетирование. Легко убирается в ФШ. (Слева сверху в кадре это рама!)

Спасибо за внимание!
